美標截止閥尺寸對照表

2021

11/03 17:19:51
英雄聯盟
分享
  • 分享到微信朋友圈

  美標截止閥尺寸規格對照表是按照DN換算英寸、其中不同類型的截止閥外形結構都是不一樣的,其尺寸都不一樣。主要分長度、寬度、高度以及螺絲孔距等。

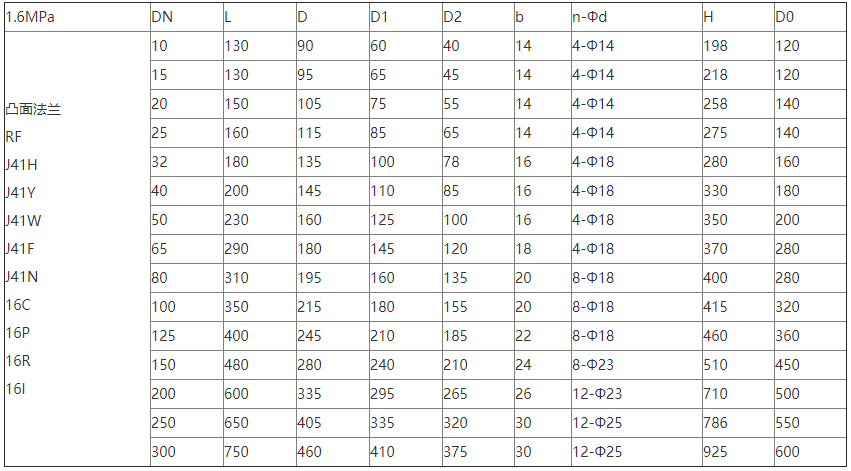

美標截止閥尺寸對照表

美標截止閥尺寸對照表

美標截止閥尺寸對照表

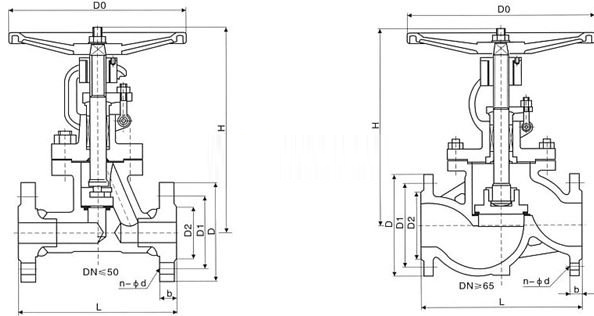

美標截止閥尺寸標注代號說明

  1、DN是代表公稱通徑尺寸;

  2、L是代表閥體的總長度;

  3、H是代表閥體的總高度

  4、D是代表法蘭盤外徑

  5、D1是代表螺絲孔中心距

  6、D2是代表法蘭水線外徑

  7、b是代表法蘭的厚度

  8、n-Φd是代表法蘭螺絲孔直徑及數量

  9、不同截止閥都需要一個外形結構圖作為參考對照。
